城市地下管廊系统解决方案

方案概述

地下城市管道综合走廊。即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、给排水等各种工程管线集于一体，设有带门的检修口、吊装口和监测系统，实施统一规划、统一设计、统一建设和管理，是保障城市运行的重要基础设施和“生命线”

地下管廊防火分区

综合管廊按不超过200米设置一个防火分区，防火分区之间用防火墙隔开，墙上设有甲级防火安全门，管线穿越防火墙时设置穿墙套管，专业管道实施前套管内填充防火材料。综合管廊主沟每个防火分区的中部设置1~2组投料口，依据管廊内管线种类不同，投料口长度为6米至8米，以便于各种规格管线的安装、维修、更换在每个防火分区的两侧端及管廊部分位置设置检査孔，检査孔设爬梯供人员进入，检査孔内径为100c。检查孔盖设置内外开启的专用锁。建议每两个防火分区设置一座10设备站，10站大小为4米x2.5米。为方便人员进出，于!0站顶部设置人员进出孔，与综合管廊沟体通过防火门连接。

地下管廊燃气仓对可燃气体探测的要求

新版《城市综合管廊工程技术规范》明确天燃气管线可纳入综合管廊，并对天然气管线在管廊中布置作了技术规定。根据上面的设计依据，对地下管廊的可燃气体探测系统进行如下设计:天然气管道舱每隔200米进行防火分隔。每个防火分区设置14个甲烷可燃气体探测器，每15米设置一个，同时一个防水分区内设置4个隔爆声光警报器，这部分为可燃气体报警系统。同时环境系统可设置5个H2S硫化氢探测器和5个02氧气探测器，每50米设置一个，用于分段检测硫化氢浓度。地下管廊的甲烷可燃气体探测器建议采用抗中毒催化燃烧传感器或激光传感器，不建议采用红外传感器，红外传感器易受潮湿影响,。天然气管道舱按照GB50058有关爆炸性气体环境2区防爆规定，可燃气体探测器的防爆等级要求为Exd IICT6，防护等级为IP65.可燃气体探测器应接入可燃气体控制器，可以自动和现场手动联动启动通风设备,可燃气体控制器可单独防火分区设置，也可二个防火分区设置一套，还可以把控制器放在每二公里的管廊变电房内，负责10个防火分区的可燃气体探测器。

可燃气体控制器如果直接安装在天然气舱内，要求控制器放置在隔爆箱内，满足Exd ℃ 的隔爆要求，也可安装在二个分区间设置的O设备间.各个防义分区气体控制器可以通过光纤网络连接到控制中心的消防图形显示装置上面，也可渼到附沂的火灾报警控制器里面，和火文报警控制器一起送到消防图形显示中心。消防图形显示装置通过通讯口可以把数据送到综合管理平台上，完成总体监控显示。

每个分区风机的启动线还要送到控制中心，在控制中心还可远程启动风机。

地下管廊的气体探测器的连接

目前标准要求综合仓和电力仓一般监视3种气体，可燃气(甲烷)、硫化氢、氧气，一氧化碳有些管廊还有设计。综合管廊里面探测器主要设置在通风口或出入口，也有按照50米一组进行设置综合仓气体探测器接入RTU或PLC，有使用分线4-20mA模式，也有使用RS-485 MODBUS方式。燃气管廊里面的可燃气体探测器按照每15米间隔进行设计。气体探测器通过总线接入可燃气体探测器，可燃气体控制器通过环形光纤网络送信号到集中的消防图形显示中心。

气体探测系统管廊应用选型

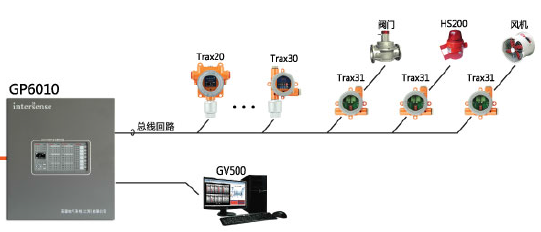

选用TRAX20/TRAX30可燃气体探测器(抗中毒催化传感器)或TRAX20L激光可燃气体探测器用于地下管底的可燃气体探测，选用TRAX30E有毒气体探测器作为硫化氢和氧气探测。选用GP6010总线型可燃气体控制器作为每个或每二个防火分区的可燃气体控制器，该控制器可以安装在隔爆机箱内，放置在管廊内部，也可放置在管廊二个防火分区中间的10设备站内。可燃气体控制器通过四根总线，可以连接本防火分区内的14个可燃气体探测器。防火分区内的布线简单，安装方便。每个或每二个防火分区的GP6010可燃气体控制器可以通过双环光纤网络，连接到监控中心的可燃气体图形显示装置上，在上面可以显示每个气体探测器的工作状态和浓度值，并有浓度曲线和气体浓度的实时记录。

当天然气管道舱天然气浓度超过报警浓度设定眼值时，GP6010可燃气体控制器可以启动天然气舱事故段分区及其相邻分区的事故通风设备。不同防火分区的GP6010控制器联动数据可以共享编程。每个防火分区设置4个HS200隔爆声光警报器，通过GP6010气体控制器进行控制。

监控中心的图形显示装置可以送出数据到集中管理平台，进行综合显示。

气体探测系统管廊联网通讯

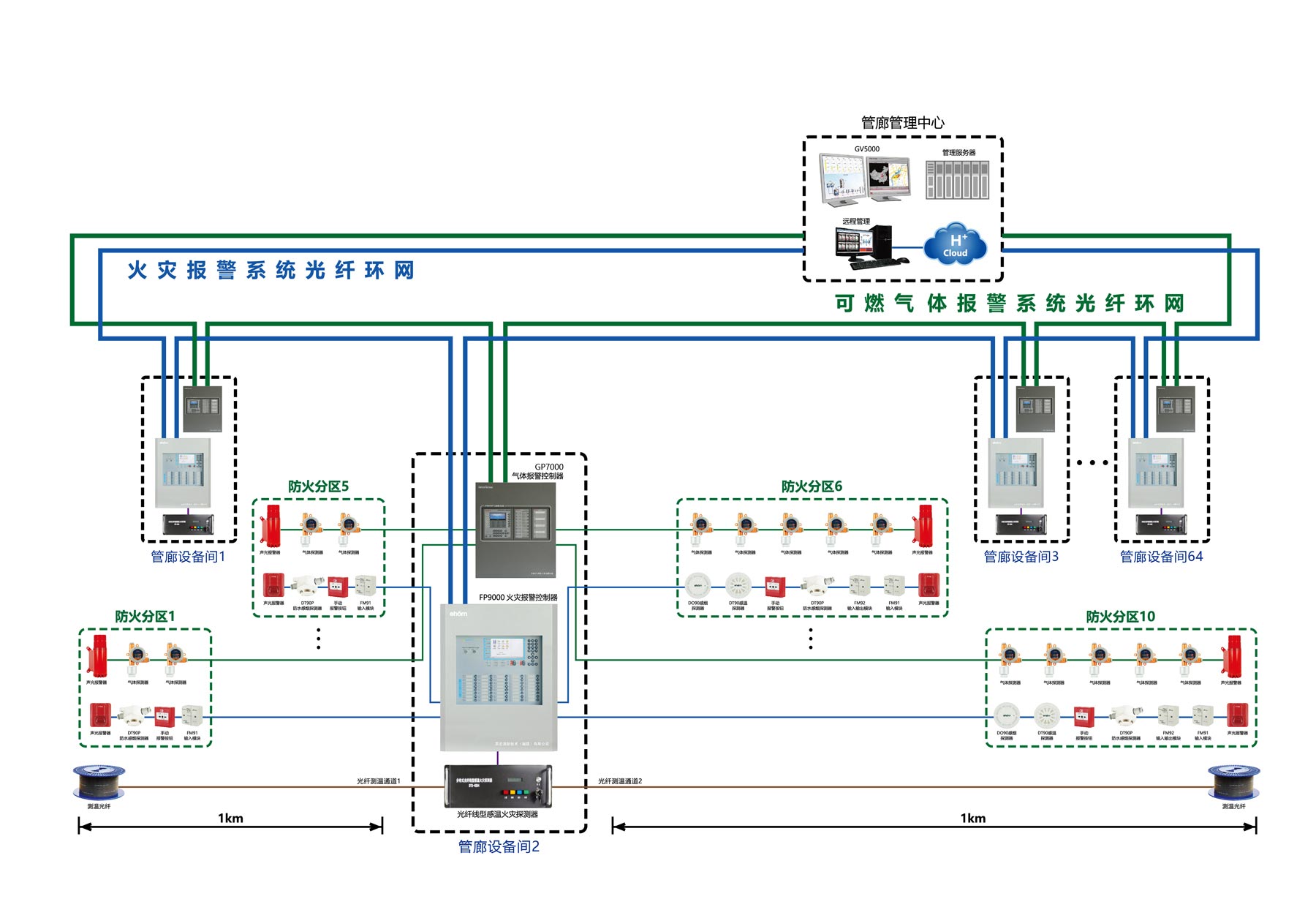

GP6010可燃气体控制器通信网络采用高速光纤环网技术，为可燃气体的独立光纤环网，GP6010气体控制器连接防火分区的气体探测器，本地控制、数据交换、远程联网于一体，实现管廊内气体

探测器设备的区域和集中监控。高传输速率:充分利用光纤通信技术带来的高带宽，实现了100Mbit/s的高传输速率。可以实时传送可燃气体的浓度到监控中心的图形显示装置。远距离:由于光纤传输损耗很低，延长了通信距离，环网长度可达五十公里以上，网络覆盖范围可以满足要求。高可靠性:采用有容错能力的环拓扑结构，再加上使用信号衰减小，抗干扰能力强的光纤传输媒体以及相应的控制设备，其网络可靠性大为提高。网络系统可以在故障的环境下重构，保证其安全运转。

地下管廊可燃气体探测系统设计依据

《火灾自动报警系统设计规范》GB50116

《石油化工可燃气体和有毒气体检测报警设计规范》GB50493

《城镇燃气设计规范》GB50028

《爆炸危险环境电力装置设计规范》GB50058

《电子信息系统机房设计规范》GB50174

《建筑物电子信息系统防雷技术规范》GB50343

《火灾自动报警系统施工及验收规范》GB 50166

《自动化仪表工程施工及质量验收规范》 GB 50093

《密闭空间作业职业危害防护规范》GBZ/T205

《城市综合管廊工程技术规范》

《城市综合管廊监控和报警系统技术规范》报批稿
