城市地下管廊燃气仓系统解决方案

方案概述

地下城市管道综合走廊。即在城市地下建造一个隧道空间，将电力、通讯，燃气、供热、排水等各种工程管线集于一体，没有带门的检修口、装口和监测系统，实施统一规划、统一设计、统建设和管理，是保障城市运行的重要基础设施和“生命线”

地下管廊防火分区

综合管廊按不超过200米设置一个防火分区，防火分区之间用防火墙开，墙上设有甲级防火安全门。管线穿越防火墙时设置穿墙套管，专业营道实施前套管内填充防火材料。综合管廊主沟每个防火分区的中部设置1~2组投料口，依据管廊内管线种类不同，投料口长度为6米至8米，以便于各种规格管线的安装、维修、更换。在每个防火分区的两侧端及管廊部分位置设置检查孔，检查孔设爬梯供人员进入，检查孔,内径为10cm。检查孔盖设置内外开启的专用锁。建议每两个防火分区设置一座10设备站，10站大小为4米x2.5米。为方便人员进出，于I0站项部设置人员进出孔，与综合管廊沟体通过防火门连接

地下管廊燃气仓对可燃气体探测的要求

新版《城市综合管廊工程技术规范》明天燃气管纳入综合管廊，并对天然气线在廊中布置作了技术规定，根据上面的没计依，对地下管前的可燃气体探测系统进行如下设计天然与管道抢每20米进行防火分。每八防火分区没置14可做与依探测器，每15米没置一个，同时一个水分区内没置4个集声光警器，这部分为可然气然报警系统，司时环境系统可设置5个H2S硫化氢探测器和5个02氧气探测器，每50米设置一个，用于分段检测硫化氢浓度。地下管廊的甲烷可燃气体探测器建议采用抗中毒催化燃烧传感器或激光传感器，不建议采用红外传感器，红外传感器易受潮湿影响.天然气管道舱按照GB50058有关爆炸性气体环境2区防爆规定，可燃气体探测器的防爆等级要求为Exd IC T6，防护等级为IP65.做气体探测器应接人可燃气体控制器，可以自动和现场手动联动启动通风没备,可燃气体控制器可单水分区设置，也河二火分区设置一套，还可以把控制器放在每二公里的营廊变电房内，负责10个防火分区的可燃气体探测器。可燃气体控制器如果直接安装在天然气舱内，要求控制器放置在隔爆箱内，满足Exd lC 的隔爆要求。也可安装在二个分区间设置的IO设备间。各个防火分区气体控制器可以通过光纤网络连接制中心的消防图形显示装置上面，也可送到附近的火灾报警控制器里面，和以灾报警控制器一起送到消防图形显示中心。消防图形显示装置通过通讯口可以把数据送到综合管理平台上，完成总体监控显示。

每个分区风机的启动线还要送到控制中心，在控制中心还可远程启动风机。

地下管廊的气体探测器的连接

目前标准要求综合合和电力合一般些视3种气体，可然气(用烷)，硫化复、氧气，一氧化城有些管康还有设计，综合管康里面探测器主要设置在通风口或出入口，也有按照50米一组进行设置综合仓气体探测器接入RTU或PLC，有使用分线4-20mA模式，也有使用RS-485 MODBUS方式。然与管家里面的可然气体探测器按照每15米间喝进行设计，与体探测器通过总线接入可做气体探测器，可做气体控制器通过还形米红网终送信号到生中的消防图形易示中心

气体探测系统管廊应用选型

选用TRAX20/TRAX30可燃气体探观器 抗中毒化传感器)或TRAX20LS激光可气体探观器用于地下营康的可气体探测，选用TRAX30有责气体探测器作为化急和氧与探测。选用GP6010总线型可燃气体控制器作为每个或每二个防火分区的可燃气体控制器，该控制器可以安装在隔机箱内，放置在营廊内部，也可放置在营廊二个防火分区中间的10设备站内。可然气体控制器通过四根总线，可以连接本防火分区内的14个可燃气体探测器。防火分区内的布线简单，安装方便。每个或海二个防火分区的GP6010可气体在制器可以通过双环光纤网络，连接到监控中心的可燃气体图形是装置上，在上面可以显示每个气体亲观器的工状态和浓度值，并有浓度盘线和气浓度的实时记录

当天然气道的天然气浓度超过报警浓度设定限值时，GP6010与体控制 器可以后动天然气舱事执段分区及其相分区的重故通风设备。不同火分区的GP6010控制黑联动数据可以共享

每个防火分区设置4个HS200隔爆声光警报器，通过GP6010气体控制器进行控制.

监控中心的图形显示装置可以送出数据到集中管理平台，进行综合显示。

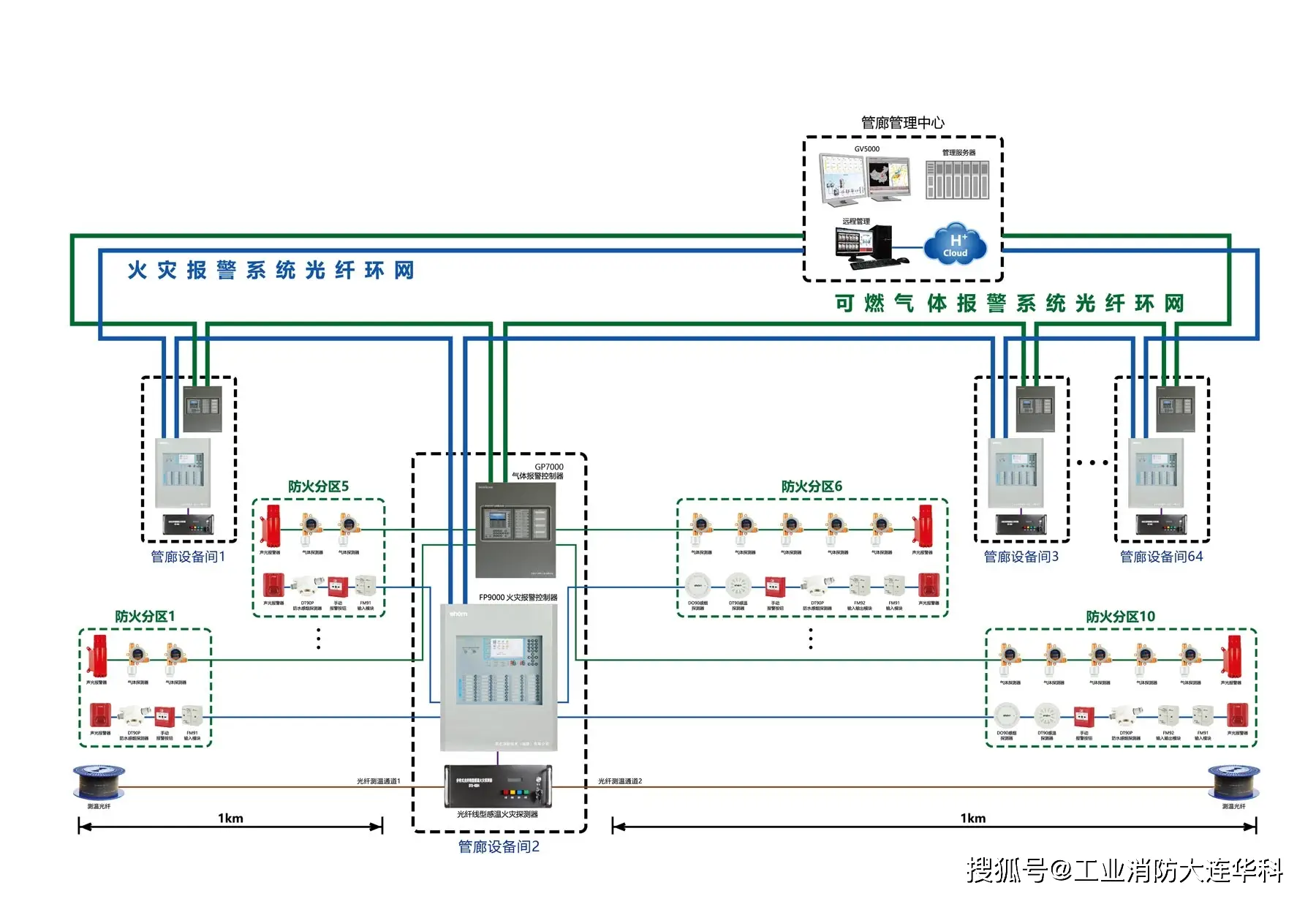

气体探测系统管廊联网通评

GP6010燃气体控制器通信网络采用高读光纤环网技术，为可做气体的油立环风，GP6010气体控制器连接火分区的气探测器，本控制、数交换、远程联网于一体，实现营励内气体探测器设备的区域和集中监控。

高传输速率:充分利用光纤通信技术带来的高带宽，实现了100Mbit/s的高传输速率。可以实时传送可燃气体的浓度到监控中心的图形显示装置

远距离:由于光纤传输损耗很低，延长了通信距离，环网长度可达五十公里以上，网络覆盖范围可以满足要求。

盲可靠性:采用有容错能力的环拓扑结构，再加上使用信号豪威小，抗于扰能力强的光纤传输媒体以及相应的控制没备，其网络可性大为高，网络系统可以在执宣的环境下重构，保证其安全运转。

地下管廊可燃气体探测系统设计依据

《火灾自动报警系统设计规范》GB50116《石油化工可燃气体和有毒气体检测报警设计规范》GB50493《城镇燃气设计规范》GB50028

《爆炸危险环境电力装置设计规范》GB50058《电子信息系统机房设计规范》GB50174《建筑物电子信息系统防雷技术规范》GB50343《火灾自动报警系统施工及验收规范》GB 50166《自动化仪表工程施工及质量验收规范》 GB 50093《密闭空间作业职业危害防护规范》GBZ/T205《城市综合管廊工程技术规范》
