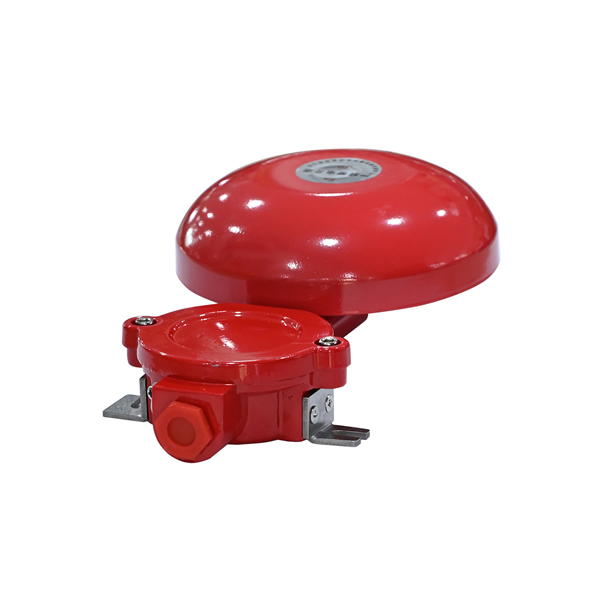

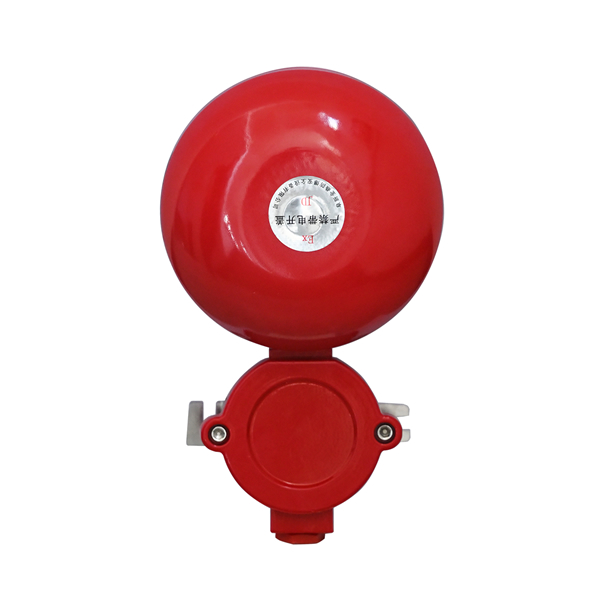

JDJL-2防爆火灾报警警铃（简称警铃）为非编码型报警警铃，适用于安装在含有ⅡC（或ⅡB）级T6温度组别的爆炸性气体环境场所，当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动报警电路，发出声报警信号，完成报警目的。本产品也可同手动报警按钮配合使用,达到简单的声报警目的。警铃可以和国内外任何厂家的火灾报警控制器配套使用。本警铃结构合理、造型美观、性能可靠、安装方便，是一种可靠性高、抗干扰能力强的火灾报警器件。

本产品符合GB/T 3836.1—2021<<爆炸性气体环境用电气设备 第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性气体环境用电气设备 第2部分：隔爆型”d”>>。经国家指定的检验单位检验合格，并取得了防爆合格证书。

防爆标志  ExdbⅡCT6Gb  ExtbⅢCT80℃Db

工作电压  □DC24V □AC220V

报警电流  ≤600mA

声响强度  95dB～110dB

防护等级  IP65

使用环境  温度：－20℃～＋40℃

相对湿度：≤95％  不结露

大气压力：80kPa～110kPa

重   量  1.45kg

注意事项

4.1严禁在易燃易爆场所带电拆卸。需要维修及调试时需断电后在安全环境下进行。

4.2安装维护时所有紧固螺栓必须拧紧，且不要损伤隔爆面，并保持隔爆面清洁，按时涂防锈油，紧固螺钉应均安装弹簧圈并匀拧紧，弹簧圈及O型圈不能丢失，壳外各部件连接紧致齐全，注意隔爆面不要夹杂异物。

若隔爆面损伤破坏，请及时更换。

4.3日常保持产品清洁，避免产品表面有杂物或灰尘堆积，产品正常工作时最高表面温度小于80℃。

4.4使用紧固件屈服强度不小于 640MPa，若产品安装须更换紧固件，更换时须同规格型号紧固件。

4.5确保所有零件无裂纹，无沙眼，无影响隔爆性能缺陷，若有零件损坏，请及时更换配件。

4.6内、外接地螺栓须完全可靠接地，注意防静电措施，操作时需佩戴防静电手环或手套。尽量使用防静电工具，如防静电钳、防静电扳手等；定期清洁工作区域，防止积聚的灰尘和污垢产生静电。

4.7如有其他安装维护问题请联系我公司。

4.8安装：用M8螺钉将音箱的固定梁固定在墙壁上,再将防爆音箱连接在固定梁上。电缆的引入装置应符合国家标准及现场设计需求。

试验、安装与接线

1、试验：每只警铃进线口均外引二根导线，用于检验报警警铃，用户开箱后应尽快做报警试验。实验方法如下：将DC24V电源线（无极性）接在二根外引导线上，供电后报警警铃便发出振铃报警声；报警信号持续数

分钟即说明产品合格。注：产品外接的二根导线只是用于检验产品用，产品向系统连接时，应将试验用线去掉，采用截面积S≥1.0mm2的通用电缆连接，否则，防爆警铃将失去防爆性能。

2、安装: 用M6螺钉通过警铃的安装爪,将警铃固定在墙壁上（进线口必须朝上）。电缆的引入装置:采用符合国家标准的电缆接入装置。

3、接线：松开警铃接线盒盖的固定螺钉，打开接线腔，将电缆线分别接在接线端子上（见下图）。连线接好后，将报警警铃的接线盒盖装好。
