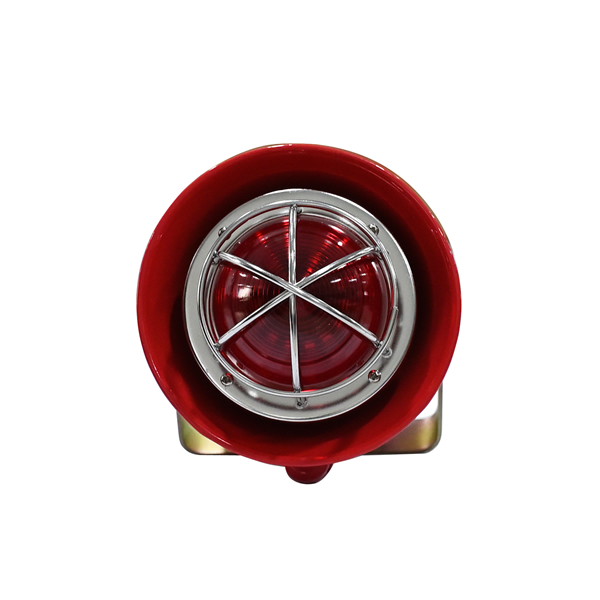

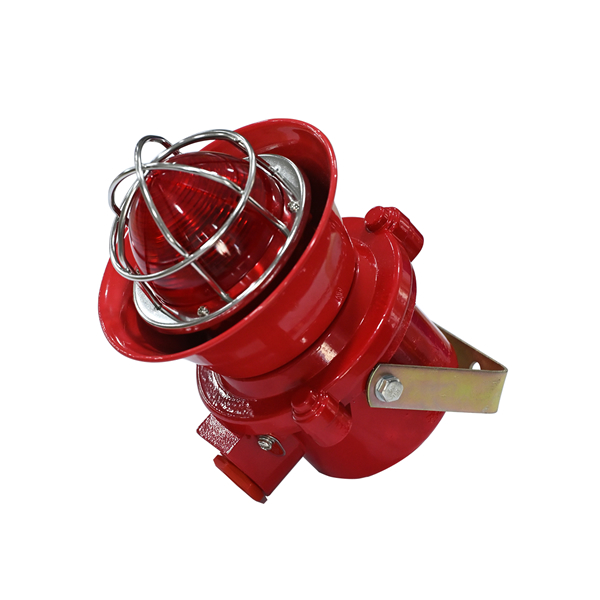

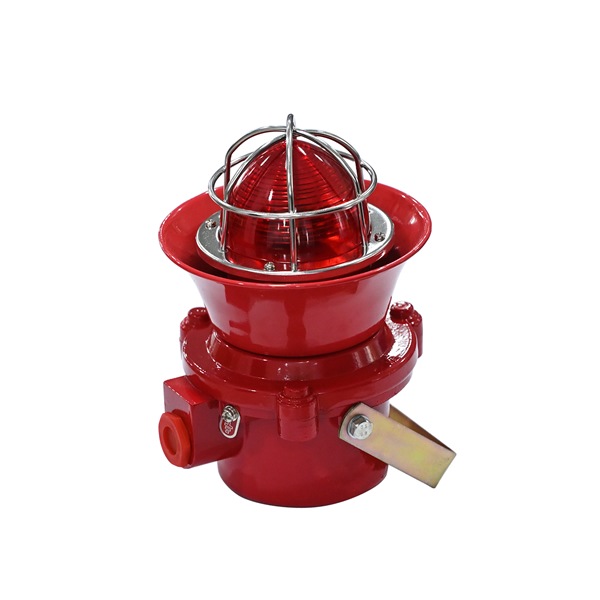

JDSG-2 防爆火灾声光报警器

JDSG-2防爆火灾声光报警器（简称报警器）为非编码型报警器，适用于安装在含有ⅡC（ⅡB）级T6温度组别的爆炸性气体环境场所，当生产现场发生事故或火灾等紧急情况时，火灾报警控制器送来的控制信号启动声光

报警电路，发出声和光报警信号，完成报警目的。报警器也可同手动报警按钮配合使用,达到简单的声，光报警目的。报警器可以和国内外任何厂家的火灾报警控制器配套使用。报警器采用超高亮LED发光管，360度清晰可视。

本产品符合GB/T 3836.1--2021<<爆炸性气体环境用电气设备 第1部分：通用要求>>、GB/T 3836.2--2021<<爆炸性气体环境用电气设备 第2部分：隔爆型”d”>>及GB/T 3836.4--2021<<爆炸性气体环境用电气设备

第4部分：本质安全型”i”>>的要求。经国家指定的检验单位检验合格，并取得了防爆合格证书。

防爆标志  ExdbibⅡCT6Gb  ExibtbⅢCT80℃Db

工作电压  ☑DC24V

报警电流    □≤120mA        □≤600mA

频闪频率   60次/min

声响强度  85～90dB

声响形式   □消防声; □警车声; □救护车声；□其它声音

防护等级  □IP65

使用环境  温度：－20℃～＋40℃

相对湿度：≤95％  不结露

大气压力：80kPa～110kPa

重   量 1.2kg

试验、安装与接线

1、试验：每只报警器进线口均外引二根导线，用于检验报警器，用户开箱后应尽快做声、光信号报警试验。实验方法如下：将DC24V(AC220V)电源线接在外引二根导线上（无极性），供电后声光报警器便发出声、光报警信号；报警信号持续数分钟即说明产品合格。注：产品外接的二根导线只是用于检验产品用，产品向系统连接时，应将试验用线去掉，采用截面积S=1mm2的通用电缆连接，否则，防爆扬声器将失去防爆性能。

2、安装:根据现场情况,用M6膨胀螺钉通过报警器固定架,将防爆外壳固定在墙壁或顶棚上。装置:ⅡB级采用封口螺帽压紧密封圈结构;ⅡC级采用密封填料函结构。电缆引入端口向下、安装仰角不得大于100（仰角大于100时防水功能失效）。

3、接线：松开外壳的固定螺钉，打开隔爆腔，将电缆线分别接在接线端子上（见下图）。连线接好后，将上盖与体装好。

注意事项

5.1严禁在易燃易爆场所带电拆卸。需要维修及调试时需断电后在安全环境下进行。

5.2安装维护时所有紧固螺栓必须拧紧，且不要损伤隔爆面，并保持隔爆面清洁，按时涂防锈油，紧固螺钉应均安装弹簧圈并匀拧紧，弹簧圈及O型圈不能丢失，壳外各部件连接紧致齐全，注意隔爆面不要夹杂异物。

若隔爆面损伤破坏，请及时更换设备。

5.3日常保持产品清洁，避免产品表面有杂物或灰尘堆积。

5.4使用紧固件屈服强度不小于 640MPa。

5.5若有零件损坏，请及时更换配件。

5.6内、外接地螺栓须应用M4X6螺钉完全可靠接地。

5.7如有其他安装维护问题请联系我公司
